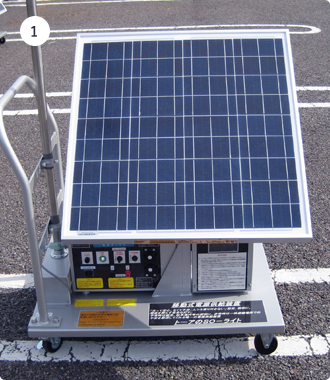

| 定格出力 | DC12V 60W |
|---|---|
| 開放電圧 | 約21.6V |
| 短絡電流 | 約3.66A |
| 最大動作電圧 | 約17.28V |
| 最大動作電流 | 約3.48A |
| 寸法 | 縦 76.8cm / 横 67.8cm / 高さ 3.5cm |
| 重量 | 約6.5Kg |
| 期待寿命 (定格出力80％維持) | 約25年 |
～ 太陽光エネルギーを効率良く吸収するために ～

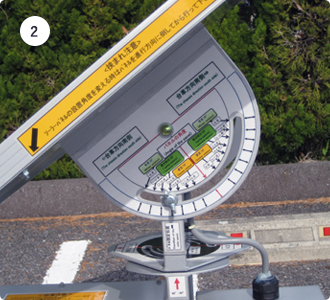

パネルの角度を冬至(32°) から夏至(78°)までの太陽の軌道に合わせて月毎に、ガイド表示にしたがい、〔調節ボルト〕で適切な角度に調節することができます。

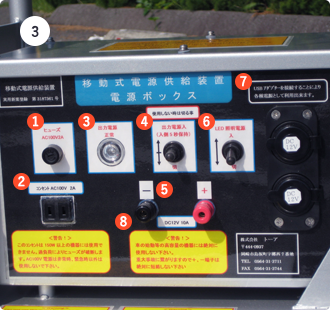

| ① AC100V2Aヒューズ | ② AC100Vコンセント |
| ③ AC100V電源スイッチ | ④ DC12V電源スイッチ |
| ⑤ DC12V10Aターミナル | ⑥ LED照明用スイッチ |
| ⑦ USB用シガレットライターソケット | ⑧ DC12V用注意銘板 |
| ⑨ DC・ACインバーター | ⑩ DC12Vシールドバッテリー |
| ⑪ DC12V10A電源ヒューズ | ⑫ DC12V電源リレー |

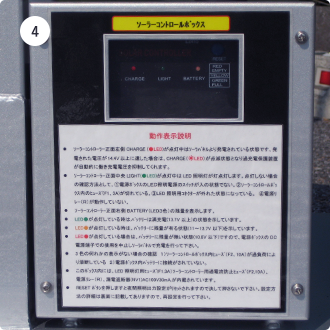

⑨ ～ ⑫ 電源ボックスに内蔵
・ 漏電遮断器 30mA
・ LED照明用出力リレー（R）
・ LED照明 過負荷防止用ヒューズ(F1：3Ａ)
・ バッテリー 過充電防止用ヒューズ(F2：10Ａ)
太陽光パネルにより、発電された電気をバッテリーに畜電 ⇒ 畜電完了後は、保護装置が作動し、過充電を防ぐ 。
日没後、太陽光パネルによる発電が停止 ⇒ バッテリーに蓄電された電気を制御して、LED照明を点灯する。
日の出とともに、太陽光パネルによる発電を開始 ⇒ 点灯指令を停止し、 LEＤ照明を消灯する。
